概念
Kubernetes 在每个节点上运行网络代理。这反映每个节点上 Kubernetes API 中定义的服务，并且可以做简单的 TCP 和 UDP 流转发或在一组后端中轮询，进行 TCP 和 UDP 转发。目前服务集群 IP 和端口通过由服务代理打开的端口 的 Docker-links-compatible 环境变量找到。有一个可选的为这些集群 IP 提供集群 DNS 的插件。用户必须 通过 apiserver API 创建服务去配置代理。

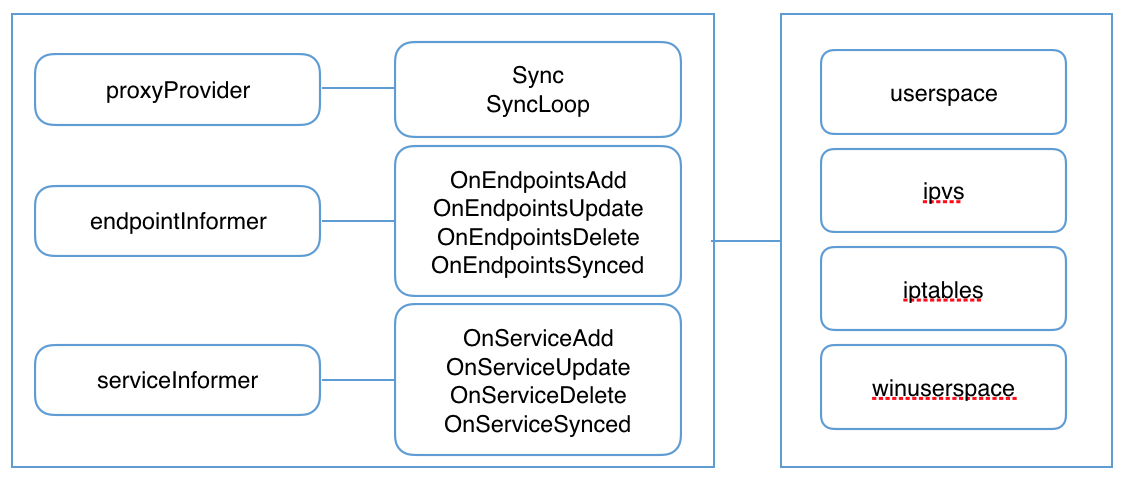

一、kube-proxy 监听 API server 中 service 和 endpoint 的变化情况，并通过 userspace、iptables、ipvs 或 winuserspace 等 proxier 来为服务配置负载均衡（仅支持 TCP 和 UDP）。
- kube-proxy 其实就是管理 Service 的访问入口，包括集群内 Pod 到 Service 的访问和集群外访问 Service；
- kube-proxy 管理 Service 的 Endpoints，该 Service 对外暴露一个 Virtual IP，也称为 Cluster IP, 集群内通过访问这个 Cluster IP:Port 就能访问到集群内对应的 Serivce 下的 Pod；
- Service 是通过 Selector 选择的一组 Pods 的服务抽象，其实就是一个微服务，提供了服务的 LB 和反向代理的能力，而 kube-proxy 的主要作用就是负责 Service 的实现；
- Service 一个重要作用就是，一个服务后端的 Pods 可能会随着生存灭亡而发生 IP 的改变，Service 的出现，给服务提供了一个固定的 IP，而无视后端 Endpoint 的变化，而这种关联的维护主要依赖 kube-proxy 实现；
二、kube-proxy 内部原理
kube-proxy 当前实现了三种代理模式： userspace、iptables以及ipvs，但是最新的实现方式是ipvs方式。**
1、 userspace 模式
在这种模式下，kube-proxy 持续监听 Service 以及 Endpoints 对象的变化；对每个 Service，它都为其在本地节点开放一个端口，作为其服务代理端口；发往该端口的请求会采用一定的策略转发给与该服务对应的后端 Pod 实体。kube-proxy 同时会在本地节点设置 iptables 规则，配置一个 Virtual IP，把发往 Virtual IP 的请求重定向到与该 Virtual IP 对应的服务代理端口上。
其工作流程大体如下：
分析： 该模式请求在到达 iptables 进行处理时就会进入内核，而 kube-proxy 监听则是在用户态，请求就形成了从用户态到内核态再返回到用户态的传递过程，一定程度降低了服务性能。
2、iptables 模式
kube-proxy 持续监听 Service 以及 Endpoints 对象的变化；但它并不在本地节点开启反向代理服务，而是把反向代理全部交给 iptables 来实现；即 iptables 直接将对 VIP 的请求转发给后端 Pod，通过 iptables 设置转发策略。
其工作流程大体如下：
分析： 该模式相比 userspace 模式，克服了请求在用户态-内核态反复传递的问题，性能上有所提升，但使用 iptables NAT 来完成转发，存在不可忽视的性能损耗，而且在大规模场景下，iptables 规则的条目会十分巨大，性能上还要再打折扣。
3、ipvs 模式
与 iptables、userspace 模式一样，kube-proxy 依然监听 Service 以及 Endpoints 对象的变化；不过它并不创建反向代理，也不创建大量的 iptables 规则；而是通过 netlink 创建 ipvs 规则，并使用 k8s Service 与 Endpoints 信息，对所在节点的 ipvs 规则进行定期同步；netlink 与 iptables 底层都是基于 netfilter 钩子，但是 netlink 由于采用了 hash table 而且直接工作在内核态，在性能上比 iptables 更优。
分析： ipvs 是目前 kube-proxy 所支持的最新代理模式，相比使用 iptables，使用 ipvs 具有更高的性能。
三、ipvs
什么是 IPVS ?
IPVS (IP Virtual Server)是在 Netfilter 上层构建的，并作为 Linux 内核的一部分，实现传输层负载均衡。
IPVS 集成在 LVS（Linux Virtual Server，Linux 虚拟服务器）中，它在主机上运行，并在物理服务器集群前作为负载均衡器。IPVS 可以将基于 TCP 和 UDP 服务的请求定向到真实服务器，并使真实服务器的服务在单个IP地址上显示为虚拟服务。 因此，IPVS 自然支持 Kubernetes 服务。
为什么为 Kubernetes 选择 IPVS ?
随着 Kubernetes 的使用增长，其资源的可扩展性变得越来越重要。特别是，服务的可扩展性对于运行大型工作负载的开发人员/公司采用 Kubernetes 至关重要。
Kube-proxy 是服务路由的构建块，它依赖于经过强化攻击的 iptables 来实现支持核心的服务类型，如 ClusterIP 和 NodePort。 但是，iptables 难以扩展到成千上万的服务，因为它纯粹是为防火墙而设计的，并且基于内核规则列表。
尽管 Kubernetes 在版本v1.6中已经支持5000个节点，但使用 iptables 的 kube-proxy 实际上是将集群扩展到5000个节点的瓶颈。 一个例子是，在5000节点集群中使用 NodePort 服务，如果我们有2000个服务并且每个服务有10个 pod，这将在每个工作节点上至少产生20000个 iptable 记录，这可能使内核非常繁忙。
另一方面，使用基于 IPVS 的集群内服务负载均衡可以为这种情况提供很多帮助。 IPVS 专门用于负载均衡，并使用更高效的数据结构（哈希表），允许几乎无限的规模扩张。
三、ipvs原理
ipvs的模型中有两个角色：
调度器:Director，又称为Balancer。 调度器主要用于接受用户请求。
真实主机:Real Server，简称为RS。用于真正处理用户的请求。
IP地址类型分为三种：
Client IP: 客户端请求源IP，简称CIP。
Director Virtual IP: 调度器用于与客户端通信的IP地址，简称为VIP。
Real Server IP: 后端主机的用于与调度器通信的IP地址，简称为RIP。
工作过程：
1、当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP。
2、PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
3、ipvs会监听到达input链的数据包，比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。 此时报文的源IP为CIP，目标IP为RIP。
4、POSTROUTING链通过选路，将数据包发送给Real Server
5、Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源IP为RIP，目标IP为CIP。
6、Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源IP为VIP，目标IP为CIP。
